Modelo

BSF

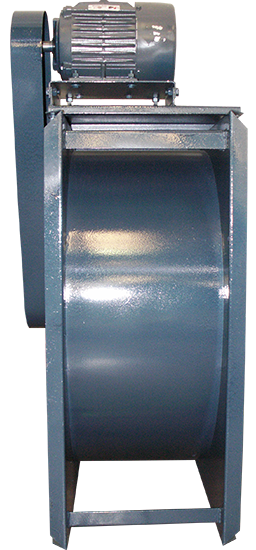

Ventilador Centrífugo de simple entrada diseñado para mover caudales medios de aire contra medianas presiones. De fácil instalación en piso, techo y paredes. Para su fabricación es necesario definir el lado de la descarga del aire.


Usos:

ventilación y extracción de sótanos, oficinas, talleres, industrias, extracción en campanas de cocina e industriales, entre otros.


Construcción:

Rueda Tipo “B” con palas inclinadas, tipo silenciosa con características de trabajo de no sobrecarga en potencia, constituida de acero, fuertemente soldadas. Acople por transmisión con poleas y correas al motor. Estos modelos tienen motor trifásico 230V-460V. El Motor puede colocarse en cualquier posición respecto a la base del ventilador. Arreglo 9

Arreglo 3

Rueda apoyada en 2 rodamientos colocados a cada extremo del envolvente del ventilador.

Posiciones de motor para arreglo 3

En "Arreglo 3" la posición del motor se identifica con numeros: 1, 2, 3, según su ubicación sobre la base de la estructura, siempre desde la vista del lado de la polea. Esta designación se requiere cuando se hace el pedido.

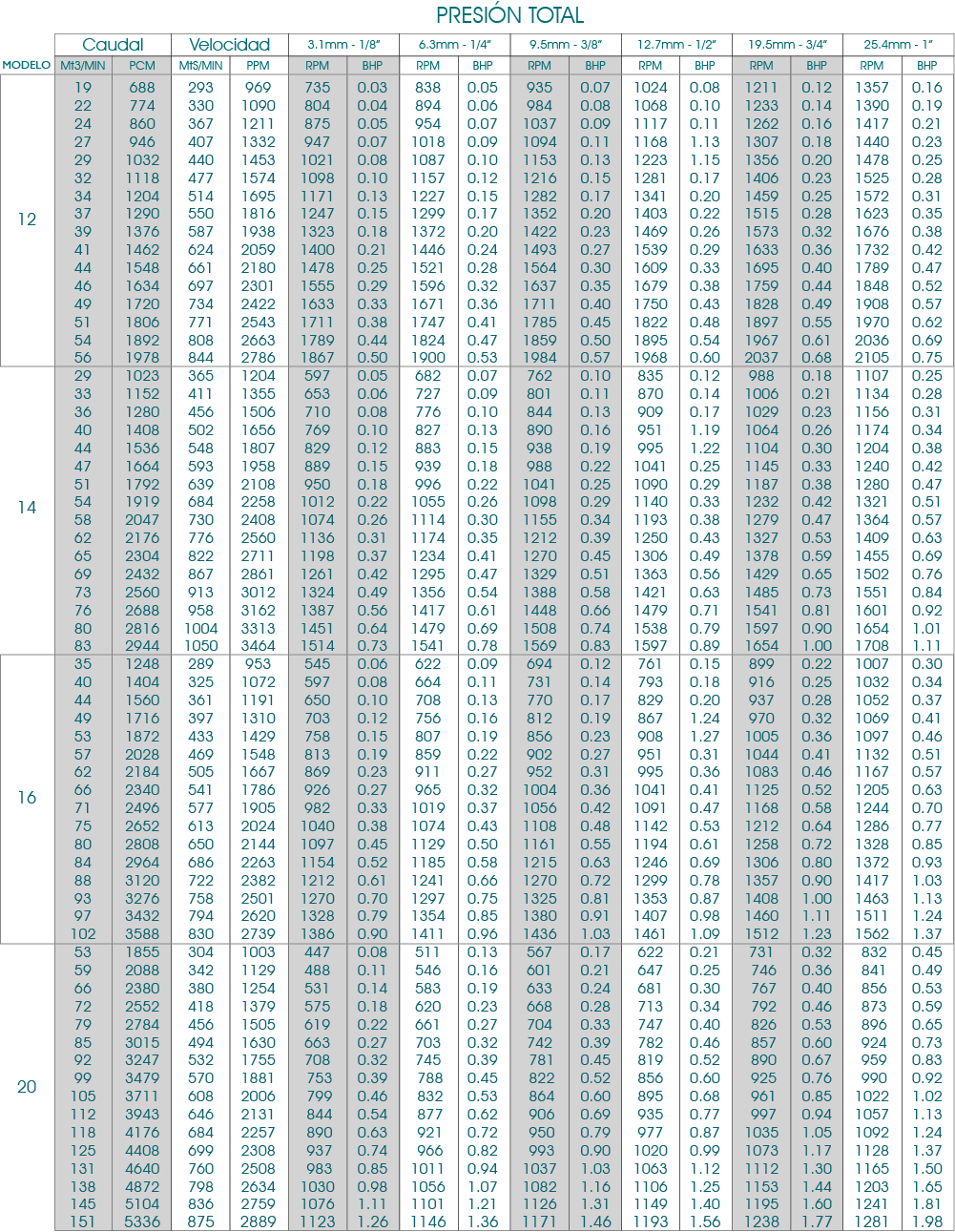

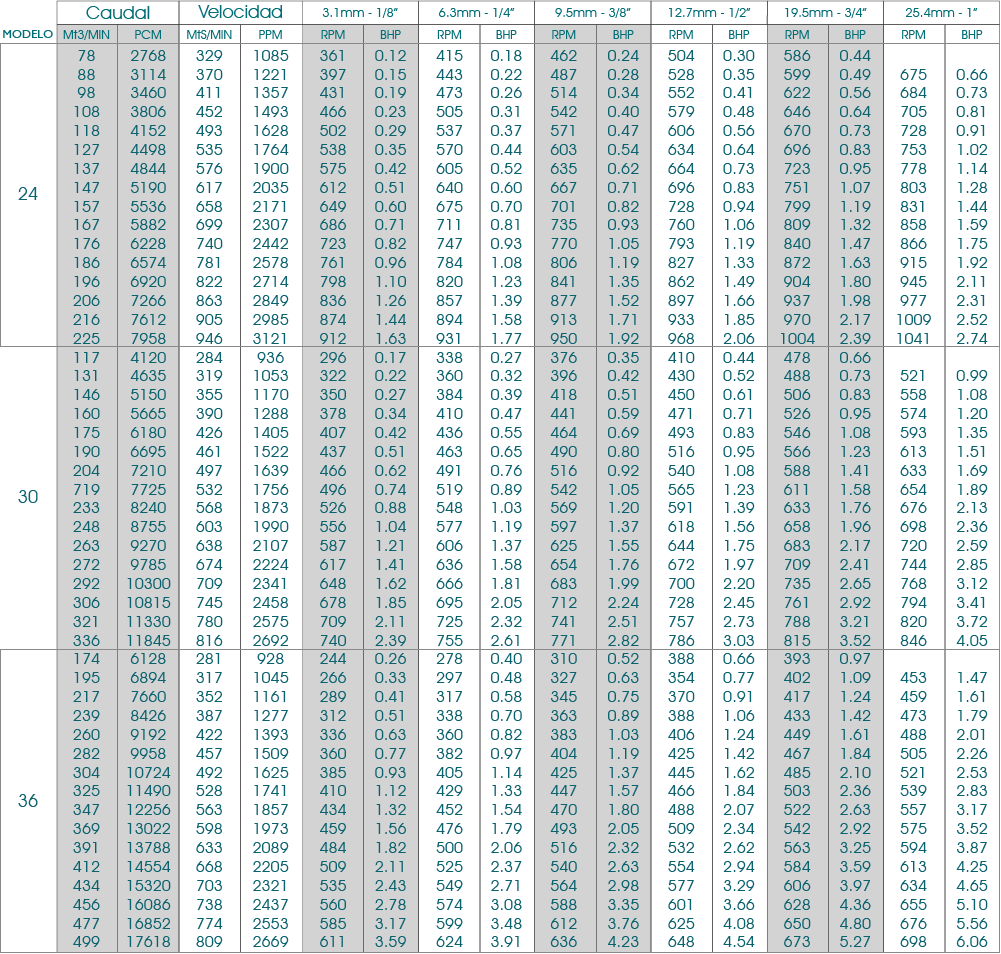

Capacidades

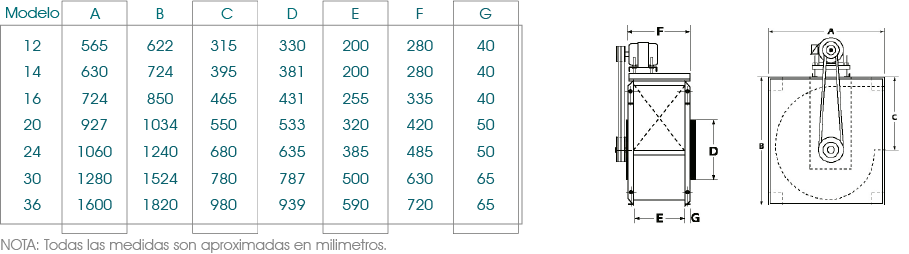

Medidas Constructivas
