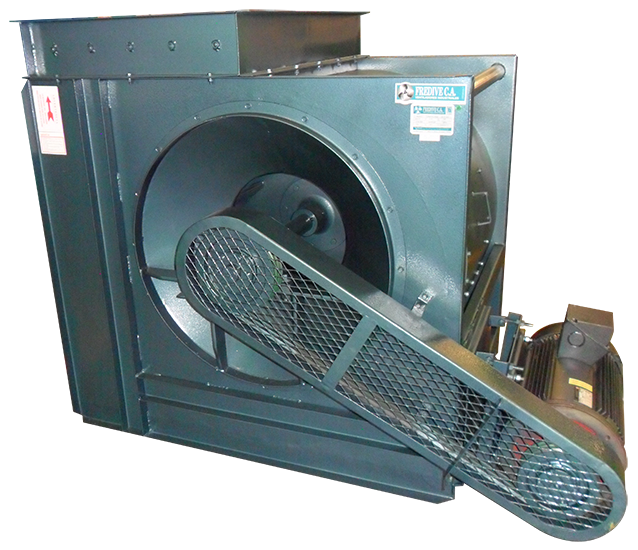

Modelo CADF

Ventilador de doble entrada, de operación silenciosa, versatil y de alta eficiencia, consiguiendo con esto un alto rendimiento volumétrico con bajo consumo de corriente.


Usos:

ventilación y extracción de sótanos, oficinas, talleres, industrias, extracción en campanas de cocina e industriales, entre otros.


Construcción:

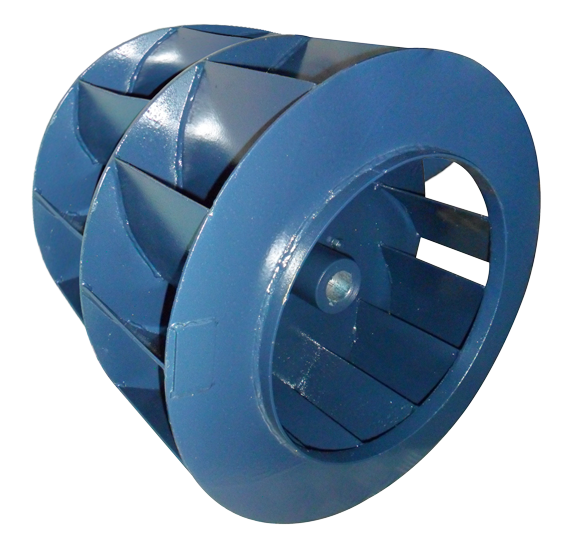

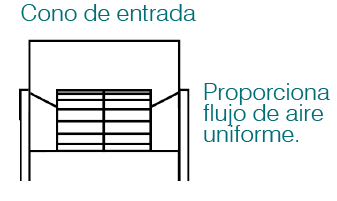

La parte más importante del Ventilador es la rueda de palas de una sola pieza y de sección transversal Airfoil. Las palas son soldadas con un cordón continuo al cono exterior y el disco central formando un conjunto único y compacto. Transmisión por poleas y correas. Arreglo 3 unicamente.

ARREGLO 3

Rueda apoyada en 2 rodamientos colocados a cada extremo del envolvente del ventilador.

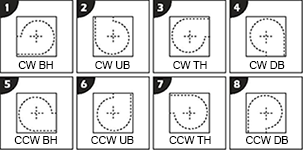

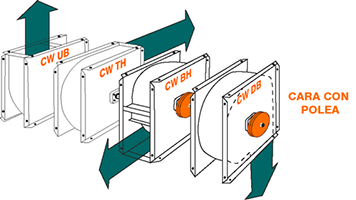

POSICIONES DEL MOTOR

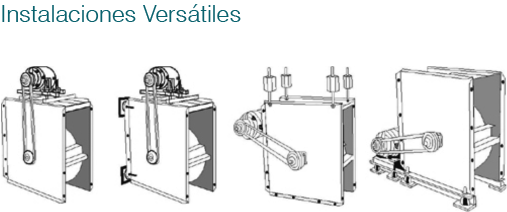

En "Arreglo 3" la posición del motor se identifica con numeros: 1, 2, 3, según su ubicación sobre la base de la estructura, siempre desde la vista del lado de la polea. Esta designación se requiere cuando se hace el pedido.

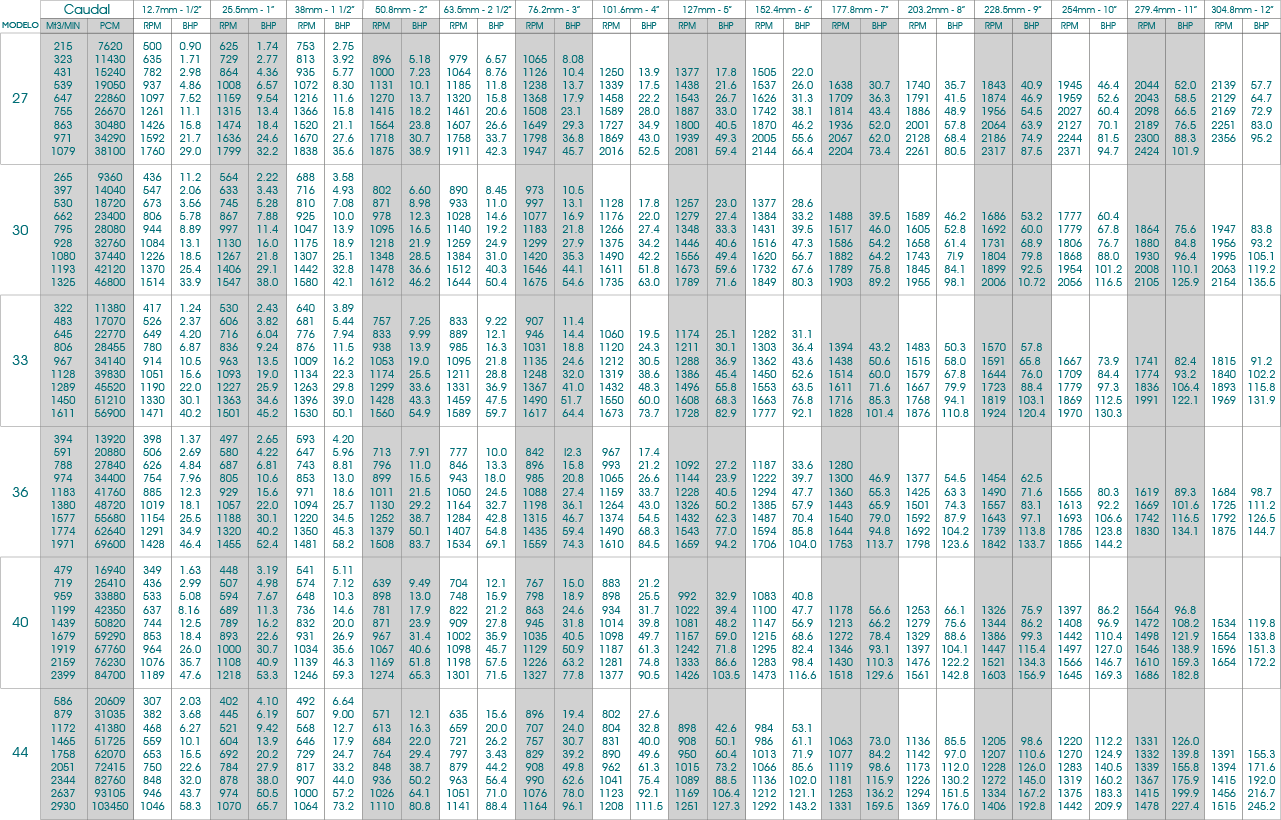

Capacidades

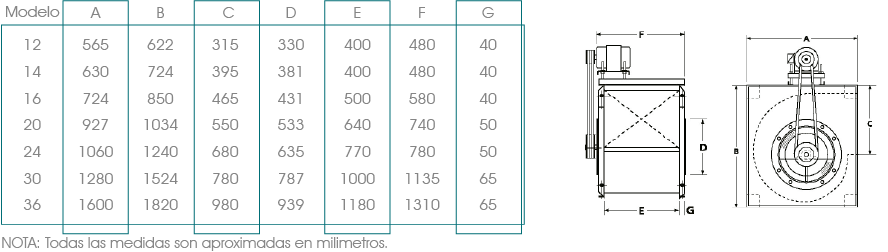

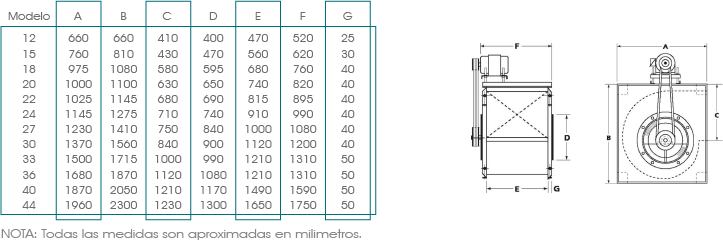

Medidas Constructivas
